產品名稱
|
JYJ-125-500V型系列交聯聚烯烴絕緣電機繞組引接電纜（電線） | |||
|
產品型號
|
JYJ-125 | ||||
|
執行標準
|
JB/T6213.6-2006 | ||||
|
詳細說明
|
|||||
產品名稱：JYJ-125℃交聯聚烯烴絕緣電機繞組引接電纜（電線）
產品型號：JYJ-125
執行標準：JB/T6213.6-2006
1.應用
該系列產品適用于B級、F級、H級電機繞組引接線。
2.產品說明：

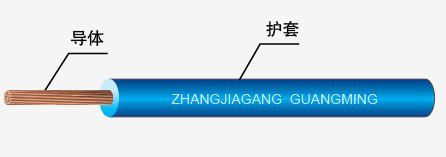

★ 導體：多股無氧裸銅絲絞合（或者鍍錫銅絲）
★ 絕緣: 交聯聚烯烴
★ 額定電壓： 500V
★ 額定溫度：125℃
★ 絕緣顏色：可參照RAL色卡制定
★ 按照標準厚度及外徑生產，易裁、易剝。
3.技術參數
| 型號 | 導體 | 絕緣 | 20℃時導體電阻最大值 | ||
| 標準截面 | 導體結構 | 絕緣厚度 | 外徑上限 | ||
| AWG | No./mm | mm | Ω/Km | ||
| JYJ-125 | 0.5 | 16/0.20 | 0.8 | 3.3 | 39.0 |
| JYJ-125 | 0.75 | 24/0.20 | 0.8 | 3.5 | 26 |
| JYJ-125 | 1.0 | 32/0.20 | 0.8 | 3.7 | 19.5 |
| JYJ-125 | 1.5 | 30/0.25 | 0.8 | 4.0 | 13.3 |
| JYJ-125 | 2.5 | 49/0.25 | 0.8 | 4.4 | 7.98 |
| JYJ-125 | 4 | 56/0.30 | 0.8 | 5.0 | 4.95 |
| JYJ-125 | 6 | 84/0.30 | 0.8 | 6.1 | 3.30 |
| JYJ-125 | 10 | 84/0.40 | 1.2 | 7.9 | 1.91 |
| JYJ-125 | 16 | 126/0.40 | 1.2 | 9.0 | 1.21 |
| JYJ-125 | 25 | 196/0.40 | 1.2 | 10.8 | 0.78 |
| JYJ-125 | 35 | 276/0.40 | 1.2 | 12.0 | 0.554 |
| JYJ-125 | 50 | 396/0.40 | 1.4 | 14.2 | 0.386 |
| JYJ-125 | 70 | 360/0.50 | 1.6 | 16.8 | 0.272 |
| JYJ-125 | 95 | 475/0.50 | 1.6 | 18.9 | 0.206 |
